Losse Zoneregelkasten

4Heat Zoneregelkast

WAT BIEDT DEZE ZONEREGELKAST

• Een eenvoudige en voordelige zoneregelkast
• U kunt met deze zoneregelkast de temperatuur in maximaal 8 zones onafhankelijk van elkaar regelen (en zone kan bestaan uit meerdere groepen op uw vloerverwarmingsverdeler)
• Er zijn slechts weinig componenten vereist.
• De voeding van deze zoneregelkast is 230 Volt
• De bedrading van de thermostaten naar de zoneregelingskast, die in de regelen nabij de verdeler van de vloerverwarming wordt gemonteerd, moet in staat zijn om 230 Volt te kunnen schakelen.
• De diverse zones worden in de zoneregelingskast bedraad.
• de stelmotortjes op alle groepen van de verdeler van de vloerverwarming worden ook rechtstreeks op de zoneregelingskast aangesloten.
• Het aantal motortjes per zone is ca 3 tot 4 stuks (vermogen per thermisch motortje is ca 2-3 Watt)

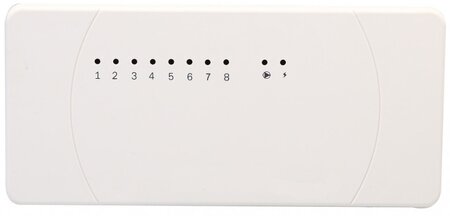

4Zone HR-01 Zoneregelkast

Opbouw van de zoneregelingskast

De 4zone zoneregeling hr-01 kan worden gemonteerd op een vlakke wand. Tevens is het mogelijk om de zoneregeling te monteren op een DIN-rail.
Wanneer de zoneregelingskast is geopend, door de 2 schroefjes aan de onderzijde los te draaien, ziet U diverse componenten op de printplaat: aansluitklemmen, relais, etc.
De systeemvoeding 230Vac dient te worden aangesloten op de de N (blauw) en L (bruin of zwart).
De voeding voor de klepjes (0~250Vac) dient ook te worden aangesloten. Indien een aardedraad aanwezig is dan dient deze te worden
afgemonteerd op de aardklem .

De thermische 230Vac stelmotortjes (2 draads) worden aangesloten op de klemmen met het klep symbool .
Indien U een pomp wilt laten mee schakelen, dan kan deze worden aangesloten op de aansluitklemmen waarbij
het pompsymbool is weergegeven. (we raden dit af, omdat de huidige Label A pompen bij voorkeur neit geschakeld worden)
De CV ketel wordt aangestuurd via het spanningsvrije contact .
U sluit deze aan op de aan/uit thermostaataansluiting van de cv-ketel. (zie de handleiding van uw cv-ketel).

De 4ZONE zoneregeling is voorzien van een multi-ontvanger (C1 ~ C8).

Indien U de 4ZONE-ALL1 thermostaten wilt koppelen dan dient U deze te pairen met de desbetreffende ingebouwde multi zender/ontvanger.

Het systeem is beveiligd door een glaszekering van 4 Ampere (F1). Dit houdt in dat de belasting van de kleppen/pomp niet zwaarder mag zijn dan 920Watt (Let op indien U een pomp aansluit , deze mag niet zwaarder zijn dan 60 Watt)



Koppelen (pairen) van de 4ZONE draadloze thermostaten met de 4ZONE Zoneregelingskast

De kanalen kunnen vrij eenvoudig worden gepaired volgens de hieronder staande procedure.
De 4ZONE Zoneregeling is voorzien van drukknopjes om te kunnen “pairen” met de draadloze thermostaat.
Deze is ook voorzien van een knop om te kunnen “pairen”. (zie de handleiding van betreffende thermostaat)
Volg de volgende stappen:

• Schakel de thermostaat uit middels de aan/uit toets.
• Druk op het knopje van de ontvanger (C1 ~ C8), de groene led knippert.
• Druk op de M knop van de thermostaat (display licht op en er wordt links bovenin een code
  weergegeven) , de led van de ontvanger knippert met een lagere frequentie .
• Pairing (koppelen van de thermostaat met de zoneregelingskast) is gereed. Controleer altijd de verbinding tussen thermostaat en ontvanger!

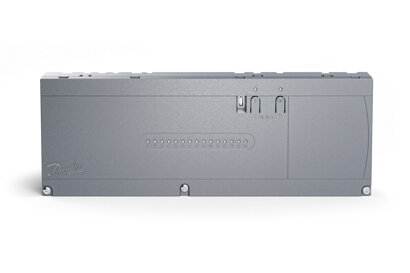

Danfoss Icon2™ Hoofdregelaar

Danfoss Icon2™ Hoofdregelaar wordt gebruikt voor vloerverwarming- en koelsystemen voor individuele ruimteregeling. Het kan worden geconfigureerd als een bedraad of draadloos systeem of als een combinatie, indien gewenst.
Het centrale punt van het systeem is de Danfoss Icon2™ Hoofdregelaar, die het systeem configureert en samenbrengt.
De installatie en ingebruikname van de Danfoss Icon2™ Hoofdregelaar is eenvoudig dankzij de vooraf gedefinieerde toepassing en de intuïtieve inbedrijfstellingsapp.
De innovatieve bekabeling, plug'n'push-terminals en in-app begeleiding zorgen voor een snelle en probleemloze installatie met uitstekende prestaties.
Verkrijgbaar in basis- en geavanceerde varianten.

Heatmiser Zoneregelkast UH8

De Heatmiser UH8 kan samen met onze op het stroomnet aangesloten thermostaten gebruikt worden. De UH8 heeft een centrale schakeling voor max. 8 zoneactuatoren, maar ook een uitgang voor een warmwaterboiler, de systeemboiler en pomp.

Wanneer hij voor vloerverwarming gebruikt wordt, kan u zone 8 gebruiken als conventionele radiatorzone. Tot 6 actuatoren kunnen met elke zone verbonden worden.

RADIATOROPTIE
Bij de UH1, UH4 en UH8 is een optie beschikbaar voor het regelen van een radiatorzone. Indien een radiatorzone wordt ingeschakeld, wordt de laatste zone ingesteld als radiatorzone en daarom worden UFH-pomp, -klep of ketel niet geactiveerd. Bij de UH8-RF is deze optie beschikbaar per zone.

DIN-RAIL MONTAGE
De UH4, UH8 en UH8-RF zijn uitgerust met DIN-rail montage.

OUTPUTINDICATIE
De UH4, UH8 en UH8-RF zijn uitgerust met een LED-indicatie voor de status van de zone, ketel, pomp en klep waardoor de installateur het verwarmingssysteem gemakkelijk kan testen.


EENVOUDIGE INSTALLATIE
De bekabelingsdozen van Heatmiser zorgen voor een eenvoudige installatie van uw vloerverwarmingssysteem. De bekabelingsdoos bevindt zich meestal boven de UFH-verdeler waardoor verbindingen met actuatoren, UFH-pomp en -klep gemakkelijk zijn.

230 V-ACTUATOREN
Alle bekabelingsdozen werken met 230 V-actuatoren. Elke zone kan verbonden worden met max. 6 actuatoren met een maximum van 5 A voor het bedradingsbord.

RF-VERBINDING
De UH8-RF biedt een draadloze verbinding met onze draadloze thermostaten aan. Bovendien kan de RF-Switch gebruikt worden om een draadloze link naar de ketel te voorzien.

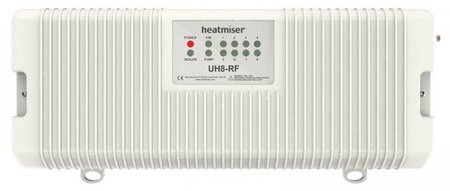

Heatmiser Zoneregelkast UH8-RF

De Heatmiser UH8-RF is ontworpen om te worden gebruikt in combinatie met onze draadloze thermostaten.

Acht zones kunnen worden aangestuurd en bieden een uitgang voor een warmwaterboiler. Per zone kunnen maximaal 6 actoren worden aangesloten. Met een software-optie in onze draadloze thermostaten kunt u configureren welke zones vloerverwarming zijn en welke radiatoren. De RF Switch kan worden gekoppeld aan de UH8-RF om een ​​draadloze ketelverbinding te bieden.

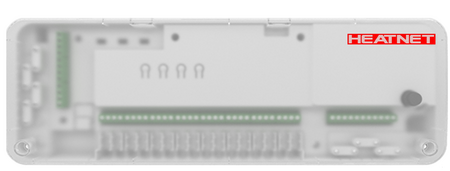

Heatnet Link Zoneregelkast

Heatnet Link Zoneregelkast

Technische Specificaties:

Artikelcode:	020206
Serie:	LINK
Voedingsspanning:	230Vac
Uitgaande spanning:	230Vac
Maximale spanning/belasting:	5A
Standalone:	Nee
Bediening:	Drukknop / App
Draadloos:	Ja
Montage:	Opbouw
Wifi:	Ja
App:	Tuya Smart
Frequentie:	2.4Ghz
Pompvertraging	Ja, instelbaar van 1 tot 6 min
Schakelcontact	Instelbaar NO/NC
Vorstbeveiliging:	N.V.T.
Geschikt voor elektrische verwarming:	Nee
Geschikt voor elektrische vloerverwarming:	Nee
Geschikt voor conventionele verwarming:	Ja
Afmeting:	353,5 mm x 118,4 mm x 59,5 mm
IP waarde:	20
Kleur:	Wit

Werkt samen met de Optima Lijn

Tech EU-L-12 Zoneregelkast

Tech EU-L-12 Regelaar Draadloos en Bedraad – Module

Functies:
• Stand-alone regelaar
• Draadloze en bedrade communicatie
• Maximaal 8 zones
• 0,3A per zone uitgangsbelasting
• Bijgeleverde Wi-Fi module
• Een 230V-uitgang voor een pomp
• Spanningsvrij contact (voor inschakelen van bijvoorbeeld verwarmingsapparaat)
• Mogelijkheid om draadloze stelaandrijving GX aan te sturen (maximaal 6 per zone)
• Mogelijkheid om EU-i-1 of EU-i-1m mengkraanregeling aan te sluiten
• Mogelijkheid tot aansluiten van max. 4 stuks EU ML 12 Slave regelaars
• Het EU-M-12 bedieningspaneel kan worden aangesloten
• Mogelijkheid om de installatie te bedienen via de eModul app en Eplucon app
• Verwarm-/koelfunctie • Software-update via USB

Voeding / communicatie 230V 50Hz Draadloos
Afmetingen [mm] / spanningsvrij contact 343 x 120 x 55 */0,5 A
Maximale belasting 1-8/ maximale belasting pomp 0,3 A 0,5 A

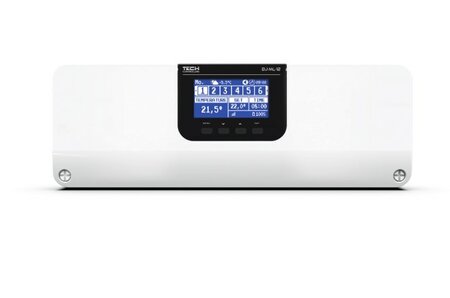

Tech EU-ML-12 Slave

EU-ML-12 is een uitbreiding op het EU-L-12 systeem

Functies:
• Regelaar dient aangesloten te worden op de EU-L-12 Master
• Voor draadloze en bedrade communicatie
• Maximaal 8 zones
• 0,3 A per zone uitgangsbelasting
• Een 230V-uitgang voor een pomp
• Spanningsvrij contact (voor inschakelen van bijvoorbeeld verwarmingsapparaat)
• Mogelijkheid om draadloze stelaandrijvingen GX aan te sturen (maximaal 6 per zone)
• Mogelijkheid om EU-i-1 of EU-i-1m mengkraanregeling aan te sluiten
• Het EU-M-12 bedieningspaneel kan worden aangesloten
• Mogelijkheid om de installatie te bedienen via de eModul app en Eplucon app
• Verwarm-/koelfunctie
• Software-update via USB

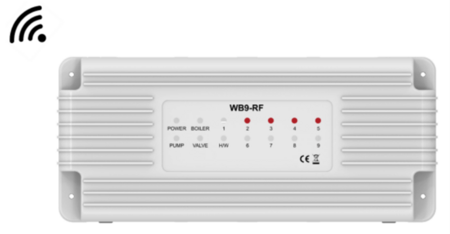

WB9-RF zoneregelkast

De WB9-RF draadloze bedradingscentrale is een draadloze Zoneregelkast met 9 zones en is ontworpen om te werken met draadloze Wi-Fi-thermostaten, waardoor installateurs een volledig draadloze oplossing hebben.

De centrale schakelt centraal en is daarom ideaal geplaatst naast/bij de vloerverwarmingsverdeler. Er kunnen 9 zones worden geregeld en er is ook een uitgang voor een warmwaterboiler. Tegelijkertijd biedt de WB9-RF de mogelijkheid om een boiler of andere warmtebron te bedienen via een spanningsvrije uitgang met omschakelcontacten, die je zowel een signaal geeft om de verwarming aan te zetten als om de verwarming uit te zetten. Op elke zone kunnen maximaal 9 stelmotoren worden aangesloten.

Zoneregelkast Easy Flex 8-kanaals master 230 Volt RF/WIFI

Robot Easy Flex HC 8-kanaals master is bestemd voor het regelen van kleppen. De controller maakt het mogelijk aanzienlijke
energiebesparing ten gevolge van precies beheer ruimtetemperatuur in diverse ruimtes. Door gebruik van geavanceerde
software is de controller voorzien van een breed scala aan functies:

• mogelijkheid voor het regelen tot 19 thermostatische stelaandrijvingen via 8 ruimtesensors en/of ruimtethermostaten.
• mogelijkheid tot gebruik draadloze producten:
  • Robot Easy Flex HC Raam sensor RF,
  • Robot Easy Flex HC Thermostaat
  • RF mini,
  • Robot Easy Flex HC Thermostaat RF wit (zonder bediening),
  • Robot Easy Flex HC Thermostaat RF LCD,
  • RobotEasy Flex HC Thermostaat RF LED,
  • Robot Easy Flex HC Radiatorkraan RF.
• een 230V uitgang voor een pomp;
• regeling van de verwarmings- of koelinrichting via potentiaalvrij contact;
• mogelijkheid tot aansluiting Robot Easy Flex HC Bedieningspaneel;
• mogelijkheid tot het updaten van de software via USB;
• mogelijkheid tot een individuele schakeltijd voor elke zone;
• mogelijkheid tot weersafhankelijke besturing
