Robot Standaard PRO Verdeler

DE STANDAARD VOOR DE PROFESSIONAL

PRO verdelers, geschikt voor aansluiting op zowel hoog- en laagtemperatuur verwarmingsbron. Bij aansluiting op een laagtemperatuur verwarmingsbron dient de massastroom primair vergroot te worden om voldoende verwarmend vermogen te kunnen leveren. De PRO verdelers zijn voorzienvan een LTV-inregelventiel welke het mogelijk maakt de retourwaterstroom in te regelen.

De verdeelunit wordt hydraulisch neutraal geleverd. In combinatie met deze stalen verdeelunit uitsluitend diffusiedichte buis toepassen, conform DIN 4726. De verdeelunit wordt hydraulisch neutraal geleverd. In combinatie met deze stalen verdeelunit uitsluitend diffusiedichte buis toepassen, conform DIN 4726.

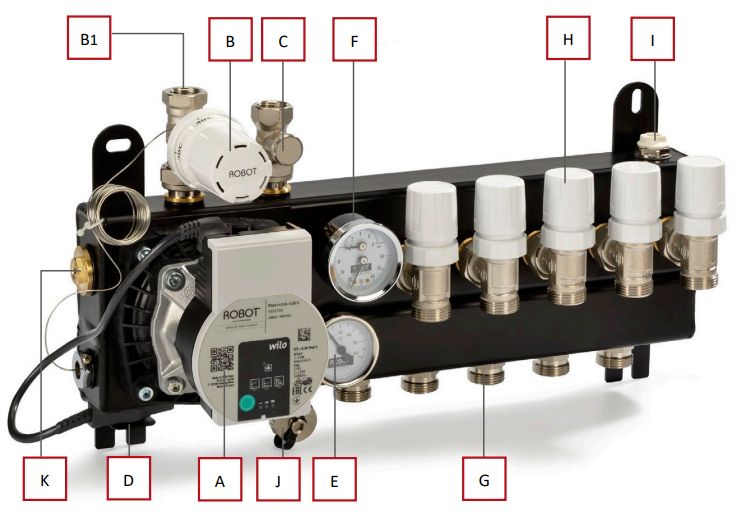

A. A-label circulatiepomp (Wilo Para HU 25/6-43/SCU)
B. Thermostatisch regelelement 20-50 °C met dompelvoeler
B1.Dubbel instelbaar thermostaatventiel CV aanvoer
C. Instelbaar retourventiel
D. Maximaalbeveiliging met vaste temperatuursinstelling 55°C +/- 5K
E. Thermometer ten behoeve van vloer-aanvoerwater
F. Mano/thermometer 0-8 bar ten behoeve van vloer-retourwater
G. Aansluiting ten behoeve van vloer-aanvoerwater
H. Groepsafsluiter (M30 x 1,5), dubbel instelbaar, ¾” euroconus, t.b.v. vloer-retourwater
I. Ontluchter ½”, draaibaar en handbediend
J. Vul- en aftapkraan
K. LTV-inregelventiel t.b.v. het inregelen van de retourwaterstroom (flow)

Toepassing Standaard PRO verdeler

Vloerverwarming, hoog- en laag temperatuursysteem: minimaal ca. 40°C – 70°C aanvoer
(primair), geschikt voor hoofd- of bijverwarming. In combinatie met deze stalen verdeelunit
uitsluitend diffusiedichte buis toepassen, conform DIN 4726. De verdeler wordt hydraulisch
neutraal geleverd. Op de verdeler geldt een maximale werkdruk van 6 bar.
