Optima Systeem

WAT BIEDT DEZE ZONEREGELKAST

• Een eenvoudige en voordelige zoneregelkast
• U kunt met deze zoneregelkast de temperatuur in maximaal 8 zones onafhankelijk van elkaar regelen (en zone kan bestaan uit meerdere groepen op uw vloerverwarmingsverdeler)
• Er zijn slechts weinig componenten vereist.
• De voeding van deze zoneregelkast is 230 Volt
• De bedrading van de thermostaten naar de zoneregelingskast, die in de regelen nabij de verdeler van de vloerverwarming wordt gemonteerd, moet in staat zijn om 230 Volt te kunnen schakelen.
• De diverse zones worden in de zoneregelingskast bedraad.
• de stelmotortjes op alle groepen van de verdeler van de vloerverwarming worden ook rechtstreeks op de zoneregelingskast aangesloten.
• Het aantal motortjes per zone is ca 3 tot 4 stuks (vermogen per thermisch motortje is ca 2-3 Watt)

Opbouw van de zoneregelingskast

De 4zone zoneregeling hr-01 kan worden gemonteerd op een vlakke wand. Tevens is het mogelijk om de zoneregeling te monteren op een DIN-rail.
Wanneer de zoneregelingskast is geopend, door de 2 schroefjes aan de onderzijde los te draaien, ziet U diverse componenten op de printplaat: aansluitklemmen, relais, etc.
De systeemvoeding 230Vac dient te worden aangesloten op de de N (blauw) en L (bruin of zwart).
De voeding voor de klepjes (0~250Vac) dient ook te worden aangesloten. Indien een aardedraad aanwezig is dan dient deze te worden
afgemonteerd op de aardklem .

De thermische 230Vac stelmotortjes (2 draads) worden aangesloten op de klemmen met het klep symbool .
Indien U een pomp wilt laten mee schakelen, dan kan deze worden aangesloten op de aansluitklemmen waarbij
het pompsymbool is weergegeven. (we raden dit af, omdat de huidige Label A pompen bij voorkeur neit geschakeld worden)
De CV ketel wordt aangestuurd via het spanningsvrije contact .
U sluit deze aan op de aan/uit thermostaataansluiting van de cv-ketel. (zie de handleiding van uw cv-ketel).

De 4ZONE zoneregeling is voorzien van een multi-ontvanger (C1 ~ C8).

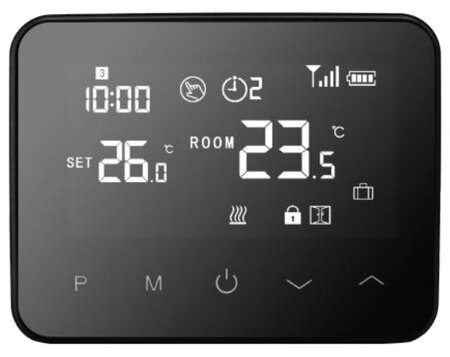

Indien U de 4ZONE-ALL1 thermostaten wilt koppelen dan dient U deze te pairen met de desbetreffende ingebouwde multi zender/ontvanger.

Het systeem is beveiligd door een glaszekering van 4 Ampere (F1). Dit houdt in dat de belasting van de kleppen/pomp niet zwaarder mag zijn dan 920Watt (Let op indien U een pomp aansluit , deze mag niet zwaarder zijn dan 60 Watt)

Koppelen (pairen) van de 4ZONE draadloze thermostaten met de 4ZONE Zoneregelingskast

De kanalen kunnen vrij eenvoudig worden gepaired volgens de hieronder staande procedure.
De 4ZONE Zoneregeling is voorzien van drukknopjes om te kunnen “pairen” met de draadloze thermostaat.
Deze is ook voorzien van een knop om te kunnen “pairen”. (zie de handleiding van betreffende thermostaat)
Volg de volgende stappen:

• Schakel de thermostaat uit middels de aan/uit toets.
• Druk op het knopje van de ontvanger (C1 ~ C8), de groene led knippert.
• Druk op de M knop van de thermostaat (display licht op en er wordt links bovenin een code
  weergegeven) , de led van de ontvanger knippert met een lagere frequentie .
• Pairing (koppelen van de thermostaat met de zoneregelingskast) is gereed. Controleer altijd de verbinding tussen thermostaat en ontvanger!

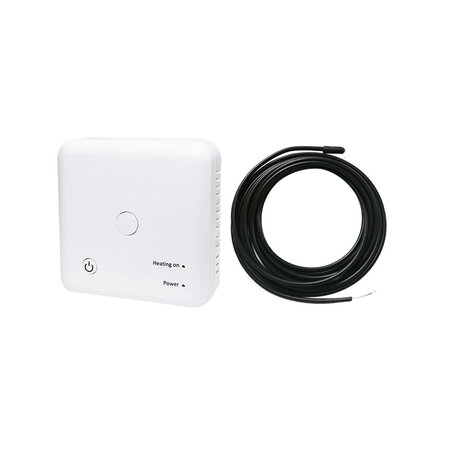

4ZONE-A PRO Draadloze thermostaat, netvoeding + ontvanger + aansluit-kabel

Thermostaat incl draadloze ontvanger
Deze ontvanger is 230 Volt gevoed en kan voor diverse functies gebruikt worden.
De combinatie 4ZONE-A-PRO kan via een APP op afstand via WIFI bediend worden
Er zijn meerdere ontvangers op 1 thermostaat te koppelen, zodat meerdere functies in éénmaal geschakeld kunnen worden

De 4ZONE-A PRO behoort tot de Pro serie. De thermostaat kunt u koppelen met 1 of meer ontvangers (Met of zonder externe sensor) van de Pro serie.

Heatnet Link Zoneregelkast

Technische Specificaties:

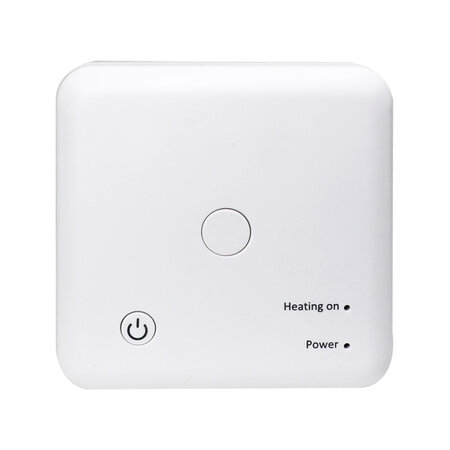

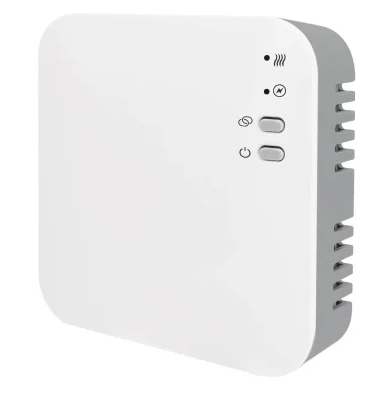

Ontvanger TC05 of TC25-PRO voor Optima W R2 PLUS en 4ZONE-B-PRO

Met de extra ontvanger voor de 2HEAT RF-OPTIMA draadloze thermostaat kunnen extra functies bediend worden. Op één thermostaat kunnen meerdere ontvangers (868Mhz) worden aangesloten, waardoor de mogelijkheid ontstaat om met één thermostaat meerdere functies te bedienen (bijvoorbeeld schakelen van de CV-ketel + een elektrisch bedienbare thermostaatkraan).

TC05 is enkel voor de gewone optima thermostaten zonder Wifi

Optima Zoneregeling basisset bestaat uit:

• 3 x draadloze, Optima Easy thermostaat (Geen Klok Programma)
• 1 x Aansluit-kabel
• 1 x zoneregelingskast (maximaal 8 Zones) met ingebouwde ontvangers
• 5 x thermisch Robot stelmotortje 230 Volt (M30x1,5)

RF OPTIMA easy niet programmeerbaar incl. compacte opbouw ontvanger

RF OPTIMA inclusief compacte ontvanger receiver zeer gemakkelijk bedienbare programmeerbare thermostaat.

Voorzien van achtergrondverlichting en door de grote tekens duidelijk afleesbaar.

Wordt geleverd als set

-  Draadloze thermostaat.
-  Wordt geleverd inclusief compacte ontvanger 10Ampere 2200Watt kan overal worden geplaatst.

Toepassingen
- Infrarood verwarming panelen, ook voor het aansluiten van meerdere panelen op één thermostaat.
- Maximaal aansluitvermogen 10Ampere 2200Watt
- Elektrische verwarming convectoren, kachels ed.
- Conventionele verwarming

Technische gegevens

In/Uitgangspanning ontvanger: 230Vac, 50Hz / potentiaal vrij contact (NO/NC), maximaal 10A/250V
IP waarde: 23
Aansluitspanning thermostaat: 2 x 1.5Vdc AA middels batterijen.
Functie instellingen: Ja, middels de druktoetsen
Schakelmomenten per dag: 23 schakelmomenten (onafhankelijk per dag)
Temperatuurinstelling: 5 ~ 30°C ruimtesensor
Backlite / achtergrondverlichting: ja
Temperatuurmeting: ruimte.
Frequentie: 868MHz.
Afmeting: 134x94x28mm.
Afmeting display: 69 x 49mm.
Afmeting ontvanger: 86 x 86 x 23mm.
Ontvanger model: inbouw of opbouw.
Kleur: wit.
Certificering: CE, EN, EMC (volgens ISO9001 en 9002).
Garantie: 2 jaar.

Programmeerbare thermostaat (RF Optima R2)

De ZonderGas RF-OPTIMA R2 draadloze thermostaat kan worden toegepast voor elektrische- en conventionele verwarmingystemen. Door het grote aantal instelmogelijkheden is dit een thermostaat die voor vele toepassingen kan worden gebruikt, bijvoorbeeld bij IR-stralingspanelen, elektrische verwarming, conventionele verwarming.

Deze thermostaat is eenvoudig te bedienen en te programmeren en is voorzien van 23 schakelmomenten per dag (onafhankelijk), ofwel 161 schakelmomenten per week. Middels de backlite is de display zeer duidelijk af te lezen!

Te combineren met TC05 en TC400.

Set bestaat uit: 1 x thermostaat met of zonder ontvanger na keuze incl aansluitkabel

Deze draadloze opbouw thermostaat is ontwikkeld om elektrische en conventionele verwarmingssystemen met een ingestelde temperatuur en tijd in en uit te schakelen. De thermostaat kan componenten via WIFI of RF aan sturen, de thermostaat kan, desgewenst, via de app TUYA worden bediend. De Optima W R2 PLUS is een RF gestuurde thermostaat inclusief een RF WiFi ontvanger. Thermostaat wordt gevoed door twee batterijen.

• LCD-display kan duidelijk worden afgelezen met de achtergrondverlichting.
• Eenvoudige montage van thermostaat en ontvanger.
• Vijf knoppen maken het gemakkelijk te gebruiken.
• 7×4 schakelmomenten per week via de app
• Het display toont de ingestelde temperatuur en de gemeten temperatuur en tijd.
• Temperatuurweergave in graden Celsius.
• De thermostaat wordt geleverd met een wandmontageframe, voet en een zeer compacte ontvanger (opbouw).
• Batterije gevoede thermostaat.
• Eenvoudig te koppelen met de app TuyaSmart.
• Linkbaar met IFTTT, Google assistent, SIRI en Alexa.

Specificaties

• Voedingsspanning thermostaat: 2 stuks AAA batterijen (exclusief)
• Backup geheugen: EEPROM
• Maximale spanning / belasting (ohms) ontvanger:250Vac / 2000W
• Maximale spanning / belasting (ind/cap) ontvanger:250Vac / 1200W
• Frequentie:2.4Ghz, Wi-Fi 802.11 b/g/n
• Beveiliging:WPA2-personal (TKIP en AES)
• Bediening:Via de thermostaat, app, IFTTT
• Connecting:Via TuyaSmart app (minimaal IOS9, Android 4.2)
• Schakelmogelijkheden:7×4 programma’s per week
• Schakelkontakt ontvanger: NO/NC (spanningsvrij contact, instelbaar via instellingen)
• Temperatuurinstelling:5°C ~ 35°C, stapjes van 0.5°C
• Aanpassing temperatuur (ijken):Ja
• Open window detectie, ruimtesensor:Ja
• Open window detectie, externe sensor:NVT
• Nauwkeurigheid:+/- 0.5°C (+/- 1°F)
• Afmeting thermostaat:opbouw, 130mm x 86mm x 30mm (95 x 55mm, display)
• Kleur:Wit
• IP waarde:21
• Certificering:CE, ROHS, WEEE

Zoneregeling basisset bestaat uit:

• 3 x draadloze, programmeerbare RF Optima klokthermostaat
• 1 x Aansluit-kabel
• 1 x zoneregelingskast (maximaal 8 Zones) met ingebouwde ontvangers
• 5 x thermisch Robot stelmotortje 230 Volt (M30x1,5)

Merk: ROBOT thermische servomotor
Kleur: wit
Maat: lxbxh) 40x35x60mm
diameter: 35mm, 230V AC

De TC35 inbouw ontvanger behoort tot de Pro serie. Deze ontvanger is uitermate geschikt voor het aansturen van elektrische verwarming of conventionele verwarming. Door de kleine afmeting van deze ontvanger kan de ontvanger geplaatst worden in een inbouw- of kabeldoos. De thermostaten waarmee de TC35 ontvanger gecombineerd kan worden zijn:

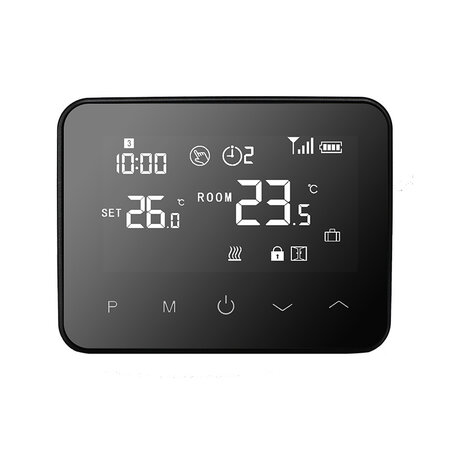

• Optima W Exclusive Pro
• Optima W R2 Pro

Belangrijkste kenmerken:

• Compact design
• Geschikt voor elektrische en conventionele verwarming
• Handmatige aan/uit knop
• 16a schakelvermogen
• Wifi module

Technische specificaties:
